实验1.3 电磁换向阀实现的换向回路安装调试

实验目的

了解双电控换向阀的工作原理。

会识读电磁换向阀实现换向回路原理图,并分析其控制回路的动作过程。

会根据电磁换向阀实现换向回路原理图选用液压元器件,并进行液压回路及电气回路的安装与调试。

实验内容

根据给定电磁换向阀实现换向回路的液压回路原理图和电气回路原理图,在从仓库中选取所需类型的液压元器件、液压油管及导线,分别完成液压回路和电气回路的接线,通电前需对液压回路和电气回路分别进行检查,检查完成后进行通电调试运行,并填写实验报告。

(设回路中溢流阀调至最紧状态的压力为100bar,为合适的系统压力)

实验步骤

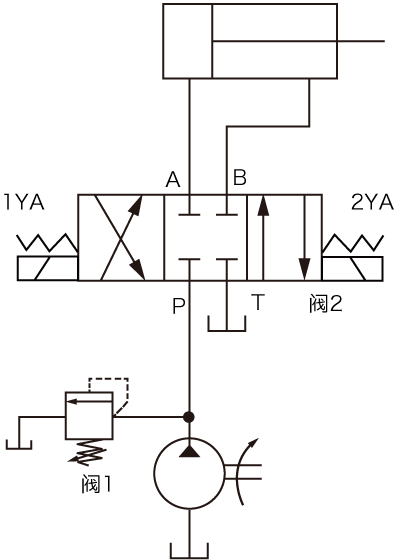

1.识读液压回路及电气控制回路原理图图并分析控制回路

2.从仓库中选择所需的液压元器件、液压油管及导线

3.完成元器件的安装

4.完成液压回路及电气控制回路的接线

5.检查液压回路中管路连接是否完整,电气控制回路中电路是否连接完整,是否有短路现象

6.通电启动前,逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态

7.通电启动液压泵电动机,顺时针旋转(单击鼠标右键)溢流阀手柄调节系统压力,调试液压回路

8.调试完成后操作将液压缸至于缩回状态,逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态,然后停止液压泵工作,最后装置断电

9.到仓库归还未用的元器件、液压油管及导线

10.填写实验报告

(注:电磁换向阀中的电气线路需连接至接线排XT2上。)

江苏开放大学
学生实验报告书

课程名称: 液压与气压传动
实验名称: 1: 用换向阀的换向回路
分项实验名称: 1.3 电磁换向阀实现的换向回路安装调试
学生姓名: 张三
实验日期: 2020年11月20日
实验目的: 了解双电控换向阀的工作原理
会识读电磁换向阀实现换向回路原理图,并分析其控制回路的动作过程
会根据电磁换向阀实现换向回路原理图选用液压元器件,并进行液压回路及电气回路的安装与调试
实验内容: 根据给定的电磁换向阀实现换向回路的原理图在从仓库中选取所需类型的液压元器件、液压油管及导线,然后根据换向回路原理图分别完成液压回路和电气回路的接线,通电前需对液压回路和电气回路分别进行检查,检查完成后进行通电调试运行,并填写实验报告
实验步骤: 1.识读液压回路及电气控制回路原理图图并分析控制回路
2.从仓库中选择所需的液压元器件、液压油管及导线
3.完成元器件的安装
4.完成液压回路及电气控制回路的接线
5.检查液压回路中管路连接是否完整,电气控制回路中电路是否连接完整,是否有短路现象
6.通电启动前,逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态
7.通电启动液压泵电动机,顺时针旋转(单击鼠标右键)溢流阀手柄调节系统压力,调试液压回路
8.调试完成后操作将液压缸至于缩回状态,逆时针旋转(单击鼠标左键)溢流阀手柄调至最松状态,然后停止液压泵工作,最后装置断电
9.到仓库归还未用的元器件、液压油管及导线
10.填写实验报告

实验数据和结果:

1.根据液压回路原理图,选择实验装置中还需要的液压元器件。填写其型号及数量

型号 数量
换向阀
液压缸
液压管道 /

2.完成液压回路和电气回路的连接,并检查线路是否连接完成,然后上电进行调试,观察调试结果填写下列内容。

合上断路器,液压泵电动机通电运行;

操作过程 换向阀电磁线圈指示灯情况 液压缸动作情况
液压缸处于缩回状态时,按一下按钮SB1





液压缸处于缩回状态时,按一下按钮SB2





液压缸处于伸出状态时,按一下按钮SB1





液压缸处于伸出状态时,按一下按钮SB2
