课程名称:机电传动控制
实验名称:24 十字路口交通灯电气控制线路搭建
分项实验名称:实验24.6:PLC控制一组交通灯实验
学生姓名:张三
实验日期:2020年11月20日
实验目的: 学会将编辑好的程序导入PLC
学会联系梯形图和外部连线
学会搭建一组交通信号灯的电路及PLC程序的编写
实验内容: 结合实验24.5,搭建一组交通灯的外部电路,并将程序导入PLC,使单向交通信号灯按照下面流程进行:绿灯亮25S,闪动3S,黄灯亮2S后熄灭,红灯亮30S后熄灭,如此循环

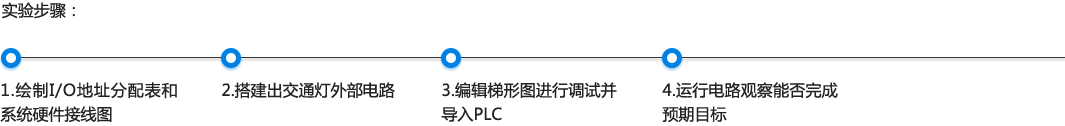

实验步骤: 绘制I/O地址分配表和系统硬件接线图,并依此搭建出交通灯外部电路,编辑梯形图进行调试并导入PLC,运行电路观察能否完成预期目标

实验数据和结果:

按下启动按钮后,电路中的绿灯能否常亮 ,时间段为s到s
随后绿灯能否闪烁 ,时间段为s到s。
随后黄灯能否常亮 ,时间段为s到s。
随后红灯能否常亮 ,时间段为s到s。
