江苏开放大学
学生实验报告书

课程名称:机电传动控制
实验名称:24 十字路口交通灯电气控制线路搭建
分项实验名称:实验24.4:比较指令编程实验
学生姓名:张三
实验日期:2020年11月20日
实验目的: 学会梯形图中部分比较指令的使用
学会在梯形图编程中使用比较指令
学会使用定时器预设值搭建定时启停程序

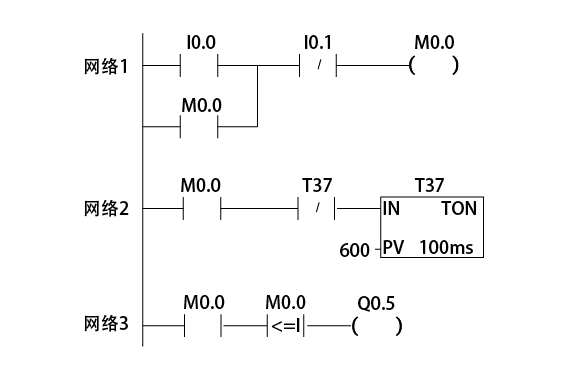

实验内容: 进行PLC的梯形图编译,完成十字路口交通灯程序中网格3中的比较程序并进行调试
实验步骤: 1. 阅读实验报告
2. 完成梯形图的编辑
3. 进行调试
4. 填写实验报告

实验数据和结果:

对程序进行调试,按下I0.0后秒内Q0.5有输出,内无输出
修改比较指令,将300改为200后,按下I0.0后秒内Q0.5有输出,内无输出
