课程名称: 机电传动控制
实验名称: 1 三相异步电动机点动电气控制线路
分项实验名称: 实验1.2:现场接线实验
学生姓名: 张三
实验日期: 2020年11月20日
实验目的: 识读电气接线图
能够根据电气接线图完成线路的连接
能用万用表进行通电前检查
能够完成点动控制线路通电试车的操作
实验内容: 安装电气接线图的接线方法,完成实验装置的接线、检测和试运行,填写实验报告

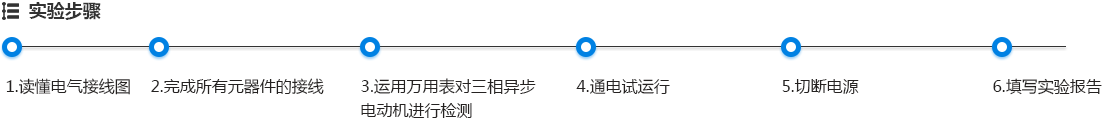

实验步骤: 1. 读懂电气接线图
2. 完成所有元器件的接线
3. 运用万用表对三相异步电动机进行检测
4. 通电试运行
5. 切断电源
6. 填写实验报告

实验数据和结果:

根据接线图完成实验装置的全部接线后,在断电先完成下来电阻值的测量进行完成通电前检查,检查完成后再上电进行调试,并记录运行结果

电阻值 运行结果
测量方法:
万用表调至200Ω档位,断开QF,用手按下KM可动部分测量电阻
测量内容:
U11-U 电阻值: Ω
V11-V电阻值: Ω
W11-V电阻值: Ω
